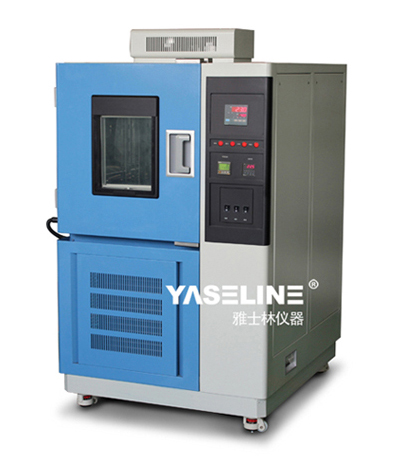

如高低溫試驗箱的溫度范圍要求為-70~150℃，選取二元復疊制冷系統。低溫級制冷劑選用R23，高溫級制冷劑選用R404A，高溫級使用自來水冷卻，冷凝溫度取+36℃，低溫級的蒸發溫度取-70℃。根據單級制冷機組的壓縮機比不超過10，確定制冷系統的工況為：

      高溫級(R404A)冷凝溫度：+36℃;蒸發溫度：-30℃

      低溫級(R23) 冷凝溫度：-20℃;蒸發溫度：-70℃

      制冷系統在實際運行時，在降溫階段的工況是隨著降溫過程不斷變化的，在降溫開始階段由于設備內熱負荷較大，要求制冷能力也較大，隨著設備內溫度的降低，溫差變小要求的制冷能力越來越小，到了恒溫階段熱負荷相對穩定制冷負荷較小。降溫速度開始很快，隨著高低溫試驗箱箱內溫度的降低，溫差變小降溫速度也越來越慢。
